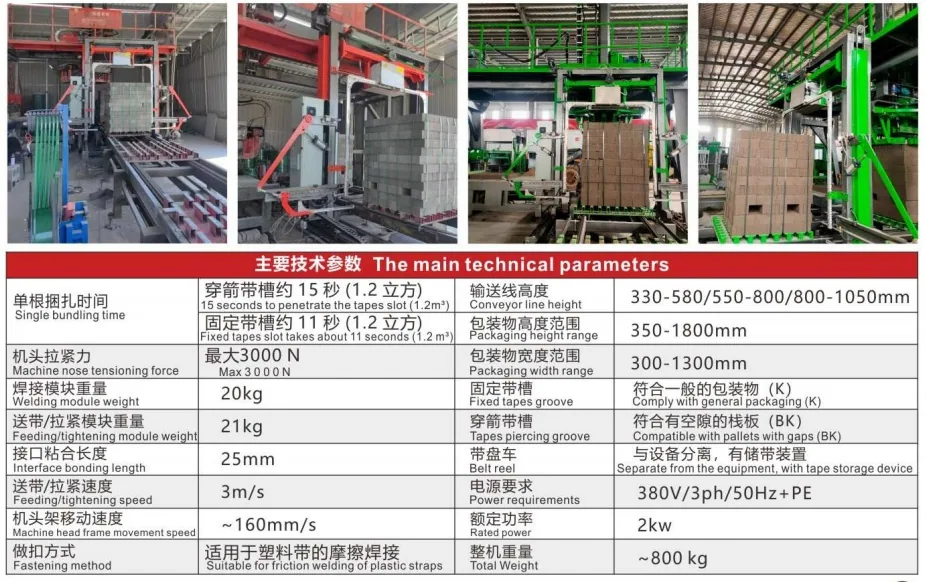

آلة الربط الأوتوماتيكية المتحركة عرضياً QSPY-16A
تغذية شريط متحركة عرضياً تحفظ انسياب الربط دون انحشار أو خدش للطوب
آلة QSPY-16A هي آلة ربط أوتوماتيكية متحركة عرضياً تغلّف أكوام الطوب الجاهزة في نهاية خط إنتاج الطوب. فآلية تغذية الشريط تتحرك جانبياً عبر الحمولة بدل أن تستقر في إطار ثابت، فيسلك الشريط مساراً نظيفاً ويُثبَّت بدقة دون انحشار أو خدش للطوب. وتتصل الوحدة بأنظمة الرص والنواقل وتتولى مرحلة التغليف بنفسها بعد وصول الكومة. ويعمل نظام PLC مع تحديد ضوئي، فتتبع تغذية الشريط والشد واللحام الحراري والقطع وإعادة الضبط تلقائياً. وتعمل الآلة بشريط الفولاذ البلاستيكي PET وتستوعب أكواماً بعرض من متر إلى 1.5 متر. وشد الشريط قابل للضبط، ويبلّغ نظام التحكم عن أعطاله بنفسه. ويحفظ ذلك الوصلات مرتبة والأكوام ثابتة، وهو ما تحتاجه مناطق تغليف التصدير قبل التحميل في الحاويات.
التكوين يعتمد على المنتج والطاقة وظروف التشغيل.
Traversing strap feed moves across the load for accurate positioning without jams, No metal frame abrasion, so brick edges stay intact and spoilage drops, PLC with photoelectric sensing automates feeding, tightening, sealing and cutting, Handles brick stacks from 1 to 1.5 meters wide on PET plastic steel strap, Adjustable strapping tension and self-diagnostic fault detection in the control system, Links to stacking lines, conveyor systems and forklift clamp workflows
عوامل القرار
ما الذي يغيّر سعر الماكينة؟
الطاقة اليومية
الطاقة المستهدفة تحدد حجم الماكينة وتكوين الخط.
مستوى الأتمتة
المناولة والتكديس والخلط والتعبئة تغيّر نطاق المشروع.
أنواع البلوك
البلوك المجوف والإنترلوك والبردورات قد تحتاج إلى قوالب ومناولة مختلفة.
نطاق الخدمة
الشحن والتركيب والتدريب وقطع الغيار يتم تسعيرها حسب الوجهة.
التغذية العرضية مقابل الإطارات الثابتة
ترسل آلة الربط ذات القوس الثابت الشريط في مسار جامد قبل أن يلتقي بالحمولة، وفي مواقع كثيرة يبدأ الانحشار من ذلك المسار. أما QSPY-16A فيحرّك آلية التغذية جانبياً عبر الكومة. فيسلك الشريط مساراً قصيراً ومستقراً ويستقر بدقة ويتجاوز أوجه الطوب دون احتكاك الإطار المعدني الذي يتلف الحواف ويرفع نسبة التلف في الآلات الثابتة الأقدم.
التسلسل والتحكم
يشغّل نظام PLC الآلة مع تحديد ضوئي للموضع. فبعد وصول الكومة إلى المحطة تغذّي الوحدة الشريط وتشده وتلحم الوصلة حرارياً وتقطعها، ثم تعيد ضبط الآلية للكومة التالية، دون خطوة يدوية في ما بينها. والشد قابل للضبط، فيمكن تشغيل رزمة الطوب المجوّف أخف من كومة البلوك الصلب الكثيفة. ويؤدي نظام التحكم أيضاً كشفاً ذاتياً للأعطال، فيوجّه فريق الصيانة إلى الجزء الذي يحتاج انتباهاً بدل تفتيش الآلة كلها.
أحجام الأكوام وأنواع الطوب
تستوعب الآلة أكوام طوب بعرض من متر إلى 1.5 متر، وهو نطاق يغطي معظم طباليات التغليف المستخدمة في المجال. وتعمل بشريط الفولاذ البلاستيكي PET، وتخرج الوصلات الملحومة مرتبة، فتحفظ الأكوام شكلها وهي في الساحة أثناء النقل. وتتعامل الوحدة مع الطوب المعياري والمجوّف والمثقّب والبلوك الخرساني، وتحفظ الرزمة الملفوفة سليمة لمنتجات الخرسانة الخلوية وطوب النفاذ وطوب الرصف أيضاً.
أين تجد مكانها في الخط
تشمل مهامها المعتادة مرحلة التغليف في نهاية خط طوب أوتوماتيكي كامل، وربط الأكوام الجاهزة ومناولتها خلال التخزين والنقل، والتغليف المسبق قبل إدخال طوب التصدير في الحاويات. ويستخدمها مصانع الطوب القديمة لتحويل محطة ربط يدوية إلى محطة أوتوماتيكية، كما تلتحق الوحدة بخطوط الرص الذكية الحافظة للفراغات وأنظمة الإنتاج بمشابك الرافعة الشوكية التي أُتمت فيها المنظومة كاملة حتى الشاحنة. والنتيجة ناتج تغليف أكثر انتظاماً وفاتورة عمالة أقل ومعيار شحن يبقى واحداً من طلب إلى آخر.
