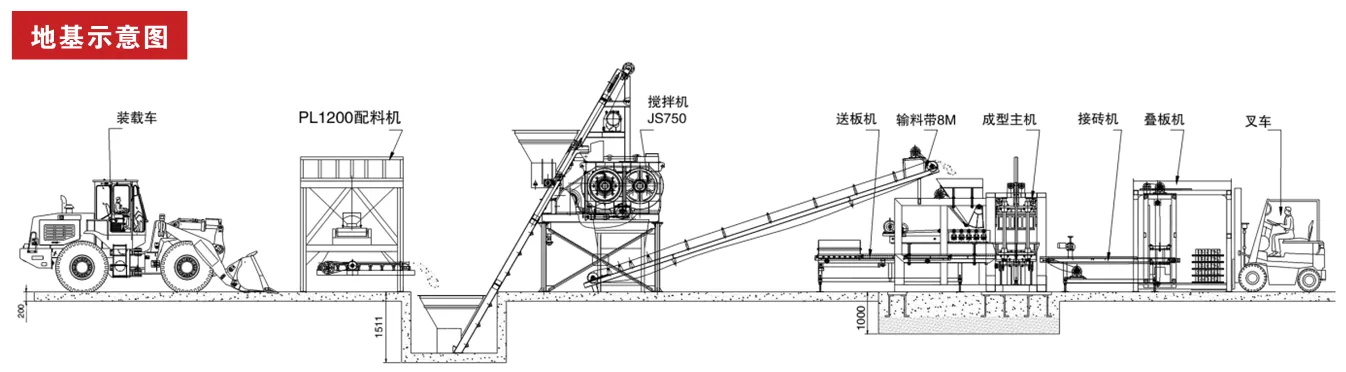

ماكينة تشكيل البلوك الإسمنتي الأوتوماتيكية QST6-15
قالب واحد وأربعة أنواع منتجات، من 8640 طوبة مفرغة إلى 61440 طوبة قياسية في الوردية
الماكينة QST6-15 ماكينة تشكيل بلوك بالاهتزاز والكبس، وزمن دورة التشكيل فيها من 15 إلى 23 ثانية والضغط الاسمي 25 ميغاباسكال. أبعادها 9450 × 3300 × 2700 مم ووزنها 12 طناً وتستخدم لوحاً مقاس 980 × 680 × 20 مم. والقدرة المركّبة 34.4 كيلوواط إضافة إلى 3.0 كيلوواط لماكينة الرصّ، ويعمل الهزاز من 3800 إلى 4500 دورة بقوة إثارة 68 كيلونيوتن. وتُخلط المواد الخام من مسحوق الحجر المكسر والرمل والحصى والإسمنت، كما تستقبل الماكينة كميات كبيرة من الرماد المتطاير والخبث وخبث الفولاذ وفحم الغانغ والحبيبات الخزفية والبيرلايت. وبتغيير القالب تنتج الطوب المفرغ والمثقّب وبلوكات العزل بالحبيبات الخزفية وبلوكات الإسمنت العازلة المركّبة، فماكينة واحدة تغطي أعمال البناء العادية ومنتجات الجدران الموفرة للطاقة. وتحدد خمس خصائص الأداء اليومي: منظومة هيدروليكية تناسبية عالية الكفاءة، ووحدة PLC ذكية مع شاشة لمس ومكوّنات كهربائية أصلية، وسلاح توزيع سريع بتفريغ قوسي، واهتزاز موسّع عالي التردد، وقوالب تعالج حرارياً بدرجة عالية لمقاومة التآكل.
التكوين يعتمد على المنتج والطاقة وظروف التشغيل.
High-efficiency hydraulic proportional system built with genuine components for quick, economical pressure response, Intelligent PLC with touch screen and genuine electrical components for a high level of automation, Arch-breaking rapid material distributor that feeds porous brick molds evenly across every pocket, Expanded high-frequency vibration that shortens forming time and raises block density, Molds given a special high-temperature heat treatment for greater wear resistance and robustness, Accepts fly ash, slag, steel slag, coal gangue, ceramic granules and perlite alongside stone powder and cement
عوامل القرار
ما الذي يغيّر سعر الماكينة؟
الطاقة اليومية
الطاقة المستهدفة تحدد حجم الماكينة وتكوين الخط.
مستوى الأتمتة
المناولة والتكديس والخلط والتعبئة تغيّر نطاق المشروع.
أنواع البلوك
البلوك المجوف والإنترلوك والبردورات قد تحتاج إلى قوالب ومناولة مختلفة.
نطاق الخدمة
الشحن والتركيب والتدريب وقطع الغيار يتم تسعيرها حسب الوجهة.
خمس خصائص فنية
تقوم الماكينة على خمس نقاط. فالمنظومة الهيدروليكية التناسبية عالية الكفاءة بمكوّنات أصلية تحفظ سرعة استجابة الضغط وتخفّض استهلاك الطاقة. ووحدة PLC ذكية مع شاشة لمس ومكوّنات كهربائية أصلية ترفع درجة الأتمتة مع إبقاء التشغيل بسيطاً لمشغّل الوردية. ويُركَّب سلاح توزيع سريع بتفريغ قوسي، وهو مفيد خصوصاً عند تغذية قوالب الطوب المثقّب حيث يجب أن تصل المادة إلى كل تجويف بالتساوي. ويقصّر ترتيب الاهتزاز الموسّع عالي التردد زمن التشكيل ويزيد الكثافة. وأخيراً تمر القوالب بمعالجة حرارية خاصة بدرجة عالية تجعلها أكثر مقاومة للتآكل وأكثر متانة في الخدمة اليومية.
المواد الخام
تأتي المواد الحبيبية والمادة الرابطة من مسحوق الحجر المكسر والرمل والحصى والإسمنت. وفوق ذلك تمتص الماكينة كميات كبيرة من الرماد المتطاير والخبث وخبث الفولاذ وفحم الغانغ والحبيبات الخزفية والبيرلايت. وللمصانع التي تتوفر لديها الفضلات الصناعية بأسعار منخفضة ومحلياً، يهم هذا النطاق من المدخلات أكثر من أي رقم أداء منفرد: فتكلفة المواد الخام أكبر جزء من تكلفة الطوبة، والقدرة على استخدام تدفقات النفايات هي ما يفرق بين خط مربح وخط هامشي.
المنتجات والطاقة الإنتاجية
الماكينة متعددة الأغراض وتنتقل بين المنتجات بتغيير القالب. وتنتج الطوب المثقّب والبلوك المفرغ وبلوكات العزل بالحبيبات الخزفية وبلوكات الإسمنت العازلة المركّبة، وتبلغ منتجات العزل أداءً حرارياً يلبي متطلبات توفير الطاقة الحالية للجدران. ويُعبَّر عن الطاقة الإنتاجية لكل قالب ولكل وردية من ثماني ساعات. الطوب المفرغ بمقاس 390 × 190 × 190 مم: 6 طوبات لكل قالب و8640 إلى 11520 في الوردية. الطوب المثقّب بمقاس 240 × 115 × 90 مم: 15 لكل قالب و21600 إلى 28800 في الوردية. الطوب القياسي بمقاس 240 × 115 × 51 مم: 32 إلى 36 لكل قالب و46080 إلى 61440 في الوردية. بلاط الأرضيات الملوّن بمقاس 200 × 100 × 60 مم: 21 إلى 24 لكل قالب و27360 إلى 34560 في الوردية.
معايير الماكينة
الأبعاد الكلية 9450 × 3300 × 2700 مم والوزن 12 طناً. ومقاس اللوح 980 × 680 × 20 مم. ويتراوح تردد الاهتزاز من 3800 إلى 4500 دورة، والتشكيل بالاهتزاز والكبس المضغوط، وزمن الدورة من 15 إلى 23 ثانية، وقوة الإثارة 68 كيلونيوتن، والضغط الاسمي 25 ميغاباسكال. والقدرة المركّبة 34.4 كيلوواط، وتضيف ماكينة الرصّ 3.0 كيلوواط إلى القدرة المركّبة.
اختيار مجموعة القوالب المناسبة
يحدد المشترون عادةً مجموعة القوالب بحسب مزيج المنتجات الذي يبيعونه محلياً. فالمصنع الذي يورّد البلوك المفرغ للجدران الإنشائية يستخدم مجموعة، والمصنع الذي يخدم طلب العزل يستخدم مجموعة أخرى. ولأن التغيير يتم في القالب لا في الماكينة يمكن لماكينة QST6-15 واحدة أن تخدم السوقين مع تغيّر الطلبات، وهذا مفيد حيث ينمو الطلب على منتجات الجدران الموفرة للطاقة ويبقى طلب الطوب القياسي قائماً بالفعل.
